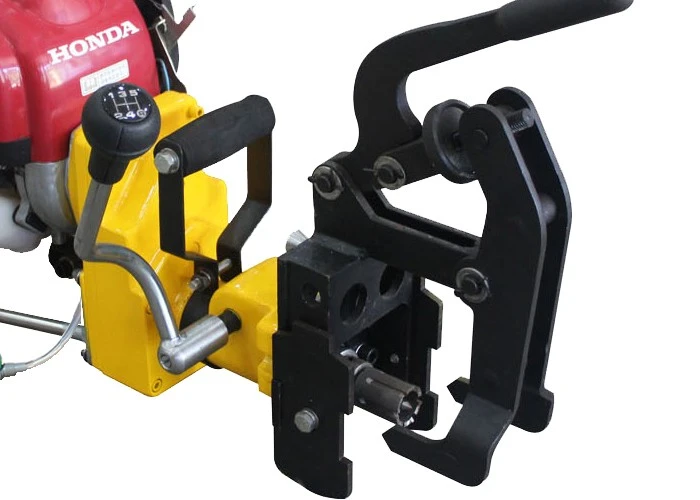

Máy khoan đường sắt cầm tay

Mô tả sản phẩm

Ứng dụng chính
• Thi công đường ray: Khoan lỗ bu lông để nối đường ray.
• Bảo trì & Sửa chữa: Thay thế các đoạn hoặc bộ phận đường ray bị hư hỏng.
• Nâng cấp đường sắt: Điều chỉnh đường ray hiện có cho hệ thống tín hiệu hoặc điện khí hóa mới.
• Vận tải đô thị: Lắp đặt tàu điện ngầm, đường sắt nhẹ và xe điện.

Điểm nổi bật về mặt kỹ thuật

Độ chính xác: Đảm bảo căn chỉnh lỗ để ngăn chặn sự tập trung ứng suất trên đường ray.

Độ bền: Mũi khoan có đầu bằng vonfram-cacbua hoặc kim cương-cho thép cứng.

Tính năng an toàn: Tích hợp kẹp giữ chặt máy trong quá trình vận hành.

Tính cơ động: Thường được gắn trên xe đẩy hoặc phương tiện đường sắt-đường bộ (RRV).

Thiết kế & Linh kiện

1. Hệ thống điện

Cung cấp năng lượng cần thiết cho hoạt động của máy. Các loại phổ biến bao gồm:

Động cơ điện(đối với mô hình điện).

Động cơ đốt trong(ví dụ: động cơ xăng).

Hệ thống thủy lực(được điều khiển bởi các đơn vị năng lượng bên ngoài).

2. Đồ gá kẹp

Neo chắc chắn máy khoan vào ray, đảm bảo độ ổn định và định vị chính xác trong quá trình khoan.

Được trang bị cơ cấu siết chặt có thể điều chỉnh (ví dụ: tay cầm bằng tay hoặc thanh vít) để gắn chắc chắn.

3. Cơ cấu khoan

Thành phần làm việc cốt lõi, bao gồm:

Con quay: Xoay mũi khoan.

Mũi khoan: Thông thường là cacbua-có đầu cho các thanh ray bằng thép cứng.

Giảm tốc/truyền: Truyền công suất từ ​​động cơ tới trục chính, điều khiển tốc độ và mô men xoắn.

Thiết bị cấp dữ liệu(trên một số kiểu máy): Điều chỉnh áp suất khoan và tốc độ tiến tới.

4. Cơ chế thức ăn

Điều khiển chuyển động về phía trước của mũi khoan vào đường ray.

Có lẽthủ cônghoặccơ khí .

Thường bao gồm thang đo độ sâu hoặc điểm dừng để có độ sâu lỗ đồng đều.

5. Các thành phần khung và kết cấu

Cung cấp sự hỗ trợ vững chắc cho tất cả các bộ phận, đảm bảo sự ổn định trong quá trình vận hành.

Bao gồm các yếu tố như:

Cánh tay chínhVàcánh tay phụ.

Tay áo dẫn hướngVàvít điều chỉnh.

Tấm đếhoặc dấu ngoặc-điều chỉnh đường ray.

6. Hệ thống phụ trợ

Hệ thống làm mát: Ngăn chặn mũi khoan quá nóng, thường sử dụng vòi phun nước hoặc bình chứa nước áp lực.

Hệ thống bôi trơn: Thường xuyên bảo dưỡng các bánh răng, hộp giảm tốc, các bộ phận chuyển động để giảm mài mòn.

Hút bụi/chip(tùy chọn): Loại bỏ mảnh vụn trong quá trình khoan.
